Decapagem química e passivação de tubulações de aço inox 316L: resultados comprovados por ensaios
Tubulações industriais de aço inoxidável podem apresentar oxidação durante a fabricação, especialmente nas regiões submetidas à soldagem. Quando essas alterações atingem as superfícies internas, é necessário avaliar e aplicar tratamentos adequados para remover os óxidos e restabelecer as condições superficiais do material.
Em um projeto realizado pela ACW Engenharia de Superfícies, tubulações de aço inox 316L fabricadas por soldagem helicoidal apresentavam intensa oxidação associada à soldagem, além de oxidação nas paredes internas.
A intervenção envolveu decapagem química e passivação de tubulações, com resultados avaliados por ensaios técnicos que permitiram verificar as condições das superfícies após o tratamento.
Decapagem química e passivação de tubulações de grande porte: o desafio
O projeto envolveu tubulações de aço inoxidável 316L com diâmetros entre 12 e 20 polegadas e comprimentos de 6 a 10 metros.
A fabricação por soldagem helicoidal resultou em regiões com oxidação intensa, principalmente nas áreas associadas à solda. Também foram identificados óxidos aderidos às paredes internas, exigindo um tratamento capaz de alcançar essas superfícies ao longo das tubulações.
Além da condição do material, as dimensões das peças representavam um aspecto importante para o planejamento da intervenção, considerando a movimentação, a aplicação dos produtos químicos e o controle do processo.
Como a decapagem química remove a oxidação do aço inox?
A decapagem química é utilizada para remover óxidos aderidos à superfície do aço inoxidável, incluindo aqueles formados durante operações de soldagem.
No caso apresentado, o tratamento foi aplicado às regiões internas das tubulações, promovendo a remoção da oxidação existente nas paredes e nas áreas associadas à solda.
Essa etapa é importante porque a presença de óxidos de fabricação pode comprometer a uniformidade e as condições superficiais do material. Sua remoção prepara o aço inox para as etapas complementares do tratamento.
Qual é a função da passivação após a decapagem?
Após a remoção dos óxidos, a passivação química favorece o estabelecimento de uma camada passiva rica em cromo, responsável pela resistência à corrosão característica dos aços inoxidáveis.
Embora sejam frequentemente aplicadas em sequência, decapagem e passivação possuem funções diferentes. A primeira atua na remoção dos óxidos e alterações superficiais, enquanto a segunda favorece a condição passiva do material.
No projeto executado pela ACW Engenharia de Superfícies, a combinação dos tratamentos proporcionou uma transformação visível nas superfícies internas das tubulações, especialmente nas regiões anteriormente afetadas pela oxidação.
Entretanto, a avaliação do resultado não se limitou à aparência das peças.
Resultados verificados por ensaios técnicos
Após a decapagem e a passivação, as superfícies foram avaliadas por métodos de ensaio que forneceram evidências sobre as condições obtidas.

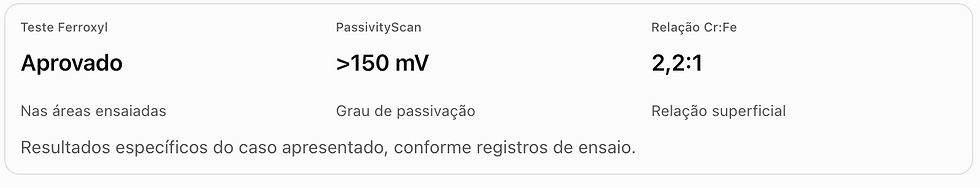

O teste Ferroxyl apresentou resultado aprovado nas áreas avaliadas, indicando ausência de ferro livre detectável segundo os critérios do ensaio aplicado.
A medição realizada com o PassivityScan apresentou valor superior a 150 mV, enquanto a análise da relação superficial entre cromo e ferro (Cr:Fe) registrou 2,2:1.
Esses resultados complementam a inspeção visual e demonstram a importância de utilizar critérios técnicos para verificar o tratamento realizado, sem depender exclusivamente da aparência final da superfície.
Capacidade para tratamento de tubulações industriais de grande porte
A execução de decapagem química e passivação em tubulações de grandes dimensões exige estrutura, planejamento e procedimentos compatíveis com as características do equipamento.
A ACW Engenharia de Superfícies possui capacidade para realizar esses tratamentos diretamente na unidade do cliente ou em sua estrutura industrial de 5.000 m², preparada para receber tubulações de grande porte.
Essa flexibilidade permite avaliar a alternativa de execução mais adequada conforme as dimensões das peças, as condições operacionais e as necessidades de cada projeto.
Engenharia de superfícies com resultados verificáveis
O tratamento realizado nas tubulações de aço inox 316L demonstra a importância de combinar procedimentos químicos adequados com a verificação técnica dos resultados.
Além da remoção da oxidação associada à soldagem e às paredes internas, os ensaios realizados forneceram evidências das condições superficiais obtidas após a decapagem e a passivação.
Sua operação precisa de decapagem química e passivação em tubulações de aço inox de grande porte? Entre em contato com a ACW Engenharia de Superfícies e solicite uma avaliação técnica.
ACW Engenharia de Superfícies
E-mail: contato@acwengenharia.com.br
Telefone: (16) 3014-2240
Comentários
